ACOTACIÓN I (NORMA UNE 1039:1994)

La acotación es la indicación en un plano de las medidas reales que tienen los objetos representados en él, con independencia de la escala a que estén dibujados. Esta información, que se incorpora en forma de cotas, es la más importante que aparece en el plano, y por tanto hay que proporcionarla de forma clara, precisa e inequívoca.

En un plano deben figurar todas las cotas necesarias para conseguir su objetivo, con indicación expresa de las más importantes: un objeto representado y correctamente acotado en un plano se deberá poder fabricar sin necesidad de realizar mediciones sobre el dibujo ni deducir medidas por suma o diferencia de cotas.

El dibujante también deberá evitar incluir cotas innecesarias o repetitivas, que pueden dar lugar a errores o malas interpretaciones. Elementos de las cotas.

Líneas auxiliares de cota.

Son líneas paralelas que parten de los extremos de la magnitud que se va a medir. Salvo casos excepcionales, se dibujan perpendiculares a esa magnitud. Se dibujan con línea fina continua, y no deben tocar a la vista (debe dejarse una pequeña separación).

Línea de cota.

Es una línea paralela a la magnitud a medir. Las líneas auxiliares deben sobrepasarla ligeramente. En los extremos de la línea de cota se colocan las flechas (o símbolos similares), y sobre ella se coloca la cifra de cota. Se dibuja con línea fina continua.

Flechas de cota.

Son dos símbolos que se dibujan en los extremos de la línea de cota. La norma permite variaciones sobre estos símbolos, tal y como se verá más adelante.

Cifra de cota.

Es la indicación numérica de la medida, en las unidades de medida que tenga el plano por defecto. Es la parte más importante de la cota y, como se verá, debe tener visibilidad preferente en el plano. Normalmente se coloca centrada en la línea de cota, sin especificar el tipo de unidad de medida.

En mecánica la unidad de medida lineal es el milímetro (mm), y los ángulos se miden en grados (º), minutos (‘) y segundos (‘'). Si se usan otras unidades o sistemas debe indicarse en el cuadro de rotulación y/o en una leyenda del plano, o bien especificar las unidades junto a las cifras de cota.

Tipos de Cotas Atendiendo a su funcionalidad, las cotas pueden ser:

- Cotas Funcionales (F).

Son cotas esenciales para determinar la funcionalidad de la pieza o del hueco o elemento. Debe aparecer obligatoriamente en el plano (deben ser explícitas).

- Cotas No Funcionales (NF).

Son cotas no esenciales para la función de la pieza.

- Cotas Auxiliares (AUX).

Son cotas dadas únicamente a título informativo. Puede deducirse aritméticamente de otras cotas funcionales y/o no funcionales o de otros planos o documentos. Puede ponerse entre paréntesis.

Tipos de Acotación

Según el criterio da función o funcionamiento.

Su objetivo es proporcionar información de las condiciones de trabajo o funcionamiento de la pieza o conjunto. Según este criterio, pueden obviarse las medidas no funcionales (NF) y la auxiliares (AUX).

Según el criterio de fabricación

Su objetivo es proporcionar toda la información necesaria para fabricar la pieza. Deben aparecer todas las cotas necesarias.

Según el criterio de verificación.

Su objetivo es proporcionar medidas que van a permitir verificar (mediante instrumentos o equipos de medida adecuados) que la pieza o máquina cumple los requerimientos necesarios.

Sobre la repetición de cotas

Cada elemento o detalle se acotará una única vez en un plano, y debe hacerse en la vista o corte que lo represente más claramente y en verdadera magnitud. Deben evitarse cotas repetitivas.

Colocación de las cotas

Las cotas, siempre que sea posible, deben situarse fuera de la vista, separándolas de ella aprox. 8 mm y entre sí aprox. 5 mm. Si es inevitable, podrán situarse en el interior de la vista, pudiendo hacer coincidir las líneas auxiliares con las aristas de la vista. Sin embargo, no está permitido usar aristas ni sus prolongaciones como líneas de cota.

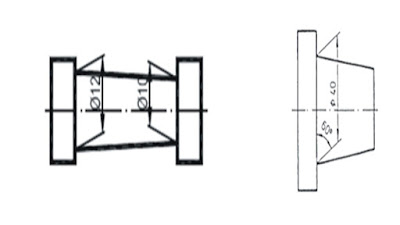

Cotas oblícuas

Las líneas auxiliares deben ser perpendiculares a la magnitud a acotar y, por tanto, a la línea de cota, pero en casos excepcionales pueden colocarse oblicuas (normalmente a 60º) pero conservando su paralelismo.



Acotación de Vistas Interrumpidas

Las líneas de cota deben ser completas aunque la vista esté interrumpida mediante una rotura. Y, naturalmente, la cifra de cota debe indicar la longitud total de la magnitud.



Posición de la cifra de cota

Salvo excepciones, la cifra de cota debe situarse centrada encima o a la izquierda de la línea de cota y con los caracteres perpendiculares a ella. Si la cota está inclinada, el dibujante debe tener en cuenta que las cotas deben poder leerse claramente en posición normal o desde la derecha del dibujo.

Las cifras de cotas angulares pueden colocarse siempre horizontales.

La norma especifica un segundo método para poner las cotas no horizontales, interrumpiendo las líneas de cota.

Acotación de ángulo, arco y cuerda

La figura siguiente muestra la diferencia que existe al acotar estos tres elementos.

1. ACTIVIDAD DE APRENDIZAJE.

Observa detenidamente las siguientes figuras y de acuerdo a las normas establecidas realiza la acotación y toma las medidas correspondientes.

2. ACTIVIDAD DE APRENDIZAJE

Observa detenidamente las siguientes figuras y de acuerdo a las normas establecidas indica los errores de la forma de acotar en cada uno de los dibujos.
